工作原理

该破碎机由电动机将动力经减速器减速后分别驱动两齿辊相向或背向旋转，当物料从入口进入机体破碎腔时，带有旋转齿牙的两齿辊*先将物料筛分，符合要求的物料通过齿间进入排料溜槽，大块物料受齿辊齿牙的破裂、剪切、拉伸作用被破碎，从排料口排出。

结构及特点

1、该破碎机主要由电动机、限矩型液力偶合器、联接罩、减速器、联轴器、齿辊、机体等部分组成。
2、本破碎机采用剪切破碎技术，基本消除过粉碎现象。体积小、重量轻，适合于井下、厂房及露天作业破碎系统的初破、二破和三破。
3、箱体下可增加破碎棒，通过二级破碎增大破碎比，并实现出料粒度可调。
4、 该设备配备有侧梳齿板，可以通过调整垫块进行出料粒度的调整，工作时两齿辊之间与齿辊与侧梳齿板之间距离保持不变，出料粒度稳定。
5、齿板安装方式采用单边燕尾槽结构形式，实现齿板快速拆换，并运行可靠。
6、 电控采用PLC控制，实现对该设备的入料、出料等运行过程的程序控制，自动化程度高。
7、该设备采用了模块化设计，配置的破碎磁盘侧梳齿板，两齿辊之间可以互换，提高了该设备配件的通用性，降低了日常维护成本。
8、该设备的核心部件齿辊轴的轴承采用大游隙自调心滚子轴承，进口轴承SKF厂家，矿山机械专用抗振抵冲击能力强，经久耐用。润滑系统采用集中自动化供油，工人劳动强度低，安全可靠，方便快捷。
9、整机结构紧凑、运转平稳、尺寸小，生产能力高等突出优点，非常适用于井下或狭隘空间内。
10 破碎机具有双重过载保护，安全可靠。

技术参数

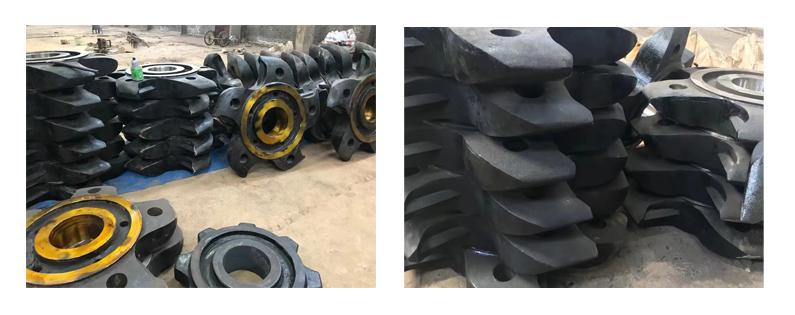

配件
